คู่มือการเชื่อมระบบ

วิธีเชื่อมต่อเครื่องชั่งกับ PLC ผ่าน Modbus RS-485

คู่มือการเชื่อมระบบ · ศูนย์วิชาการ FMSCales

กำหนดการเดินสาย RS-485 การตั้งค่า Modbus RTU ความหมายของรีจิสเตอร์ สถานะน้ำหนัก สิทธิ์การเขียน การจัดการข้อผิดพลาด และการทดสอบยอมรับ

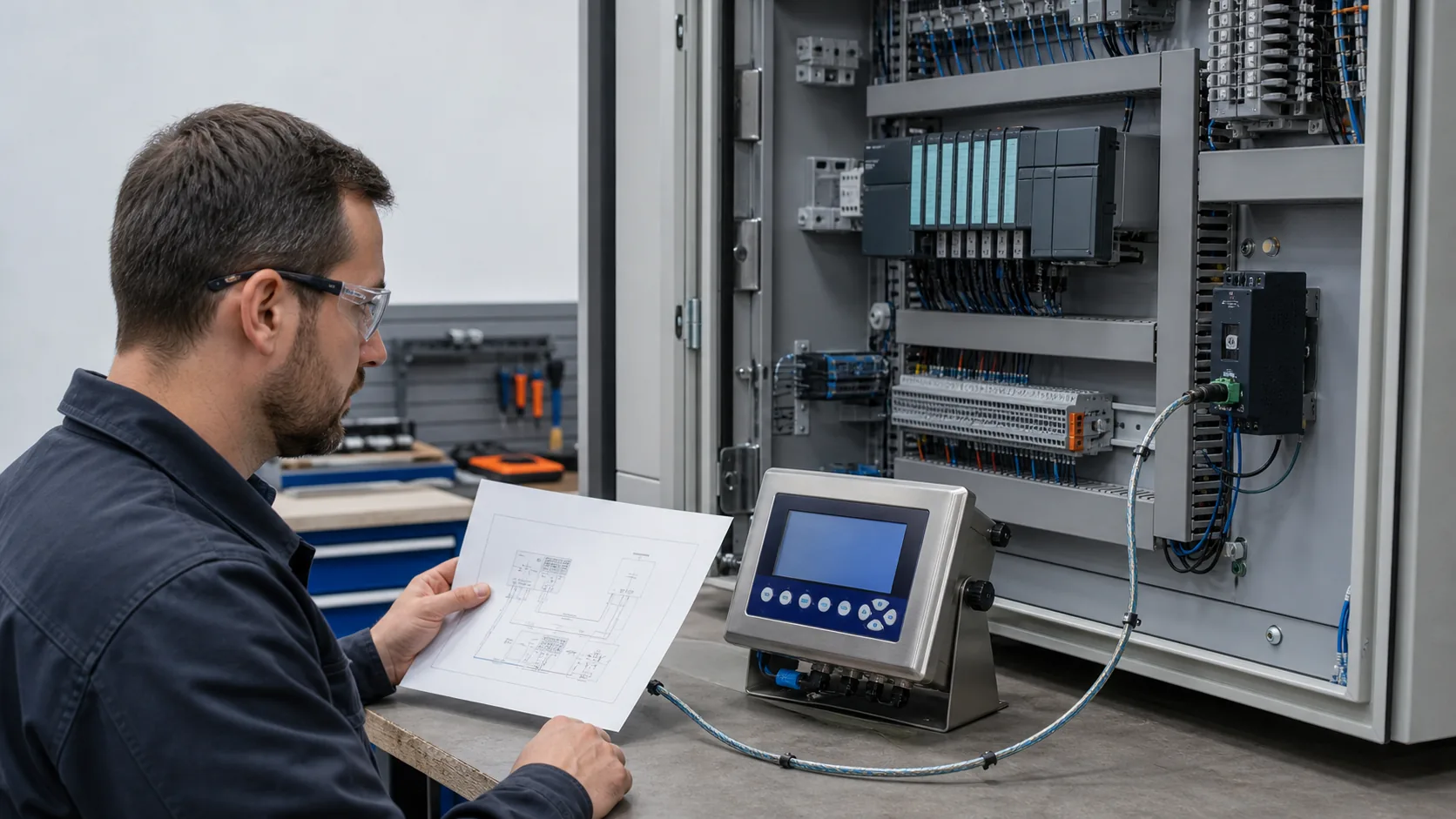

ภาพประกอบเชิงแนวคิด: การเดินสาย ความหมายของรีจิสเตอร์ และการทดสอบตรวจรับ ขึ้นกับจอแสดงผล เฟิร์มแวร์ PLC และการออกแบบเครือข่ายที่แน่นอน

ติดต่อเราผ่าน WhatsApp

ลิงก์ Modbus ที่ใช้งานได้ต้องส่งทั้งตัวเลขและเงื่อนไขที่จะนำตัวเลขนั้นไปใช้ จงระบุจอแสดงผลและเฟิร์มแวร์ที่แน่นอน ออกแบบช่วงสาย RS-485 เปลี่ยนแผนที่รีจิสเตอร์ให้เป็นสัญญาหน่วย-สถานะ จำกัดการเขียน และทดสอบค่าปกติ สถานะน้ำหนักไม่ถูกต้อง ข้อมูลเก่า ระยะหมดเวลา และการกู้คืนบน PLC ที่ติดตั้งจริง

สมมติว่าหน้าจอ PLC แสดง 12,450 ขณะที่จอแสดงผลแสดง 12.45 t ลิงก์ทำงานหรือไม่ อาจใช่—แต่โครงการยังต้องกำหนดหน่วย ตำแหน่งทศนิยม เครื่องหมาย ความนิ่ง สถานะรวมหรือสุทธิ อายุข้อมูล และการตอบสนองเมื่อเครื่องมือถูกถอด การเชื่อมต่อ Modbus ที่ดีต้องส่งทั้งตัวเลขและเงื่อนไขการใช้ตัวเลขนั้น จงบันทึกการตัดสินใจเหล่านั้นลงในสัญญาอินเทอร์เฟซร่วมที่ระบุฉบับแก้ไข แล้วทดสอบค่าอ่านปกติ สถานะไม่ถูกต้อง และความล้มเหลวของการสื่อสารบนระบบที่ติดตั้งจริง

ขอบเขตที่นี่คือ Modbus RTU บนช่วงสาย RS-485 ระหว่างจอแสดงน้ำหนักกับ PLC, HMI หรือเกตเวย์ เป็นวิธีวางแผน ไม่ใช่แผนที่รีจิสเตอร์ของผลิตภัณฑ์ FMSCales หรือหลักฐานความเหมาะสมเชิงพาณิชย์ตามกฎหมาย คู่มือจอแสดงผลที่แน่นอนและเอกสารโปรโตคอลเฉพาะเฟิร์มแวร์ยังคงเป็นข้ออ้างอิงสูงสุดของอุปกรณ์

เมื่อข้อมูลดูผิดปกติ ให้ระบุชั้นของปัญหาก่อนเขียนตรรกะ PLC ใหม่

การโทรขอความช่วยเหลือช่วงติดตั้งมัมเริ่มด้วย “Modbus ใช้ไม่ได้” คำอธิบายนั้นกว้างเกินกว่าจะมีประโยชน์ ความผิดปกติอาจอยู่ที่เครื่องมือวัด สายไฟ การจัดเฟรมแบบอนุกรม คำขอรีจิสเตอร์ หรือกฎ PLC ที่ตัดสินว่าจะยอมรับน้ำหนักหรือไม่ ให้แยกชั้นเหล่านี้ออกก่อนแก้โค้ด:

  1. ชั้นการวัด: แผ่นรองรับโหลด เซนเซอร์ จอแสดงผล ศูนย์ การหักน้ำหนักกล่อง ความนิ่ง โหลดเกิน หน่วย และสถานะการวัดที่ถูกต้อง
  2. ชั้นไฟฟ้า: ทรานสซีฟเวอร์ ตัวนำ โทโพโลยี สายชีลด์ ยุทธศาสตร์สายอ้างอิง/ดิน ตัวต้านทานปลายสาย ไบอัส และสภาพแวดล้อมแม่เหล็กไฟฟ้า
  3. ชั้นเชื่อมโยงข้อมูลอนุกรม: โหมด RTU หรือ ASCII ที่อยู่อุปกรณ์ อัตราบอด พาริตี้ บิตหยุด จังหวะเวลาเฟรม และการตรวจสอบข้อผิดพลาด
  4. ชั้นแอปพลิเคชัน Modbus: รหัสฟังก์ชัน ที่อยู่รีจิสเตอร์ การตอบสนองข้อยกเว้น และพฤติกรรมคำขอ/การตอบ
  5. โมเดลข้อมูลผู้ผลิต: ฟิลด์น้ำหนัก ชนิดข้อมูล ลำดับไบต์/เวิร์ด ตัวคูณสเกล หน่วย บิตสถานะ คำสั่ง และฉบับแก้ไขเฟิร์มแวร์
  6. ชั้นควบคุมหรือธุรกิจ: PLC ยอมรับค่าเมื่อไร การกระทำใดตามมา บันทึกใดถูกสร้าง และจัดการข้อผิดพลาดอย่างไร

The Modbus Application Protocol — ข้อกำหนด V1.1b3 อธิบายคำขอและการตอบระดับแอปพลิเคชันและรหัสฟังก์ชันสาธารณะ ส่วน คู่มือ Modbus ผ่านสายอนุกรม V1.02 ครอบคลุมการจัดเฟรมอนุกรมและการใช้งานเชิงกายภาพ ใบเสนอราคาที่เขียนว่า “รองรับ RS-485” ยังไม่ยืนยัน Modbus RTU ส่วนที่เขียนว่า “รองรับ Modbus” ก็ยังเปิดประเด็นชนิดพอร์ต แผนที่รีจิสเตอร์ และความหมายของการชั่ง

ทำงานจากบนลงล่างตามอาการที่สังเกต หากไม่มีการตอบสนอง ให้ตรวจข้อมูลประจำตัวทางไฟฟ้าและอนุกรมก่อน หากคำตอบผ่านการตรวจ CRC แต่ค่าไม่น่าเชื่อ ให้ตรวจรูปแบบที่อยู่ ชนิดข้อมูล สเกล และลำดับเวิร์ด หากค่าดูสมเหตุผลแต่เครื่องจักรทำงานผิดจังหวะ ให้ตรวจสถานะ ความสดใหม่ และกฎการยอมรับของ PLC ลำดับนี้ช่วยไม่ให้ทีมไปแก้ข้อบกพร่องของชั้นหนึ่งด้วยโค้ดของอีกชั้นหนึ่ง

ล็อกข้อมูลประจำตัวอุปกรณ์ก่อนใครจะเขียนโค้ด

อย่าเริ่มด้วยคู่มือทั่วไปที่ดาวน์โหลดสำหรับตระกูลผลิตภัณฑ์ จดบันทึก:

  • ผู้ผลิตจอแสดงผล รุ่น และรหัสออปชัน;
  • หมายเลขซีเรียลหรือฉบับฮาร์ดแวร์เมื่อเกี่ยวข้อง;
  • ฉบับเฟิร์มแวร์และแผนที่โปรโตคอล;
  • โมดูลหรือพอร์ตสื่อสารที่ติดตั้ง;
  • รุ่นและเฟิร์มแวร์ของ PLC, HMI, เกตเวย์หรือตัวแปลง;
  • ซอฟต์แวร์วิศวกรรมและเวอร์ชันไดรเวอร์/ไลบรารี;
  • แบบวาดโทโพโลยีและเส้นทางสายไฟ;
  • บทบาท Modbus ที่ตั้งใจของทุกโหนด;
  • วันที่ ฉบับแก้ไข และแหล่งที่มาของเอกสารแต่ละฉบับ

หากเกตเวย์แปลง RTU เป็น TCP ให้เพิ่มกฎการแม็ป ระยะหมดเวลา การลองใหม่ การเชื่อมต่อ และการแปลงที่อยู่ของมัน มันไม่ใช่สายไฟโปร่งใสเพียงเพราะรีจิสเตอร์ข้อมูลดูเหมือนไม่เปลี่ยน หากเอกสารจอแสดงผลใช้ “master/slave” ขณะที่ซอฟต์แวร์รุ่นใหม่ใช้ “client/server” ให้ตกลงกันให้ชัดว่าอุปกรณ์ใดส่งคำขอและอุปกรณ์ใดตอบ แทนการพึ่งศัพท์เพียงอย่างเดียว

ระบุเจ้าหน้าที่รับผิดชอบฝั่งจอแสดงผลหนึ่งคนและฝั่ง PLC อีกหนึ่งคน เมื่อเฟิร์มแวร์ แผนที่รีจิสเตอร์ ค่าตั้งเกตเวย์ หรือโค้ด PLC เปลี่ยน ให้ทำการทดสอบที่อาจได้รับผลกระทบซ้ำ แทนการสมมติว่าอินเทอร์เฟซยังเทียบเท่าเดิม เครื่องมือวัดที่ใช้ซอฟต์แวร์ยังอาจอยู่ใต้การควบคุมทางมาตรวิทยาด้วย OIML D 31:2008 กำหนดข้อกำหนดทั่วไปสำหรับเครื่องมือวัดที่ควบคุมด้วยซอฟต์แวร์ ไม่ได้พิสูจน์ว่าการติดตั้งใดได้รับอนุมัติ แต่อธิบายว่าเหตุใดข้อมูลประจำตัวซอฟต์แวร์ การป้องกัน และการบันทึกการอนุญาตการเปลี่ยนแปลงจึงสำคัญ

ออกแบบช่วงสาย RS-485 ให้เป็นวงจรอุตสาหกรรม

คู่มือสายอนุกรมของ Modbus ระบุข้อพิจารณาการใช้งานชั้นกายภาพ รวมถึงการจัดวางหลายจุด สายไฟ ตัวต้านทานปลายสาย และเอกสารการติดตั้ง ให้ปฏิบัติตามคู่มืออุปกรณ์ที่แน่นอนและมาตรฐานไฟฟ้าปัจจุบันของโครงการ แทนการคัดลอกการเชื่อมต่อที่ทดสอบบนโต๊ะไปใช้ในโรงงาน

จัดทำเอกสารอย่างน้อย:

  • ว่าลิงก์เป็นแบบสองสายหรือรูปแบบอื่นที่รองรับ;
  • คู่สายและผังขาของขั้วต่อทุกอุปกรณ์;
  • ว่าขั้วที่ติดป้าย A/B, D0/D1, +/− หรือทำนองเดียวกันถูกแม็ปอย่างไร—ป้ายไม่มีมาตรฐานพอให้เดา;
  • ข้อกำหนดสายกลาง/อ้างอิงจากผู้ผลิตอุปกรณ์;
  • ชนิดสายไฟ อิมพีแดนซ์ที่ระบุ การจัดการสายชีลด์และสายระบาย;
  • เส้นทางของช่วงสาย การแยกจากสายจ่ายไฟ และการรับสัมผัสกับอินเวอร์เตอร์ คอนแทกเตอร์ หรืองานเชื่อม;
  • โทโพโลยีแบบเส้นตรง ความยาวสายแยก และขั้วต่อทั้งหมดที่อยู่ระหว่างทาง;
  • ตำแหน่งและค่าตัวต้านทานปลายสายตามแบบที่อนุมัติ;
  • ความรับผิดชอบการไบอัส ให้แน่ใจว่าหลายอุปกรณ์ไม่สร้างเครือข่ายที่ไม่ตั้งใจ;
  • แนวทางป้องกันเสิร์จ การแยกวงจร และการต่อดิน;
  • จำนวนโหนดสูงสุดที่วางแผนและการจัดสรรที่อยู่;
  • ขั้นตอนแยกวงจรและล็อกปลอดภัยสำหรับการติดตั้งหรือบริการ

อย่าแก้ปัญหาด้วยการเพิ่มตัวต้านทานปลายสายหรือมัดสายดินเรื่อยไปจนกว่าการสื่อสารจะปรากฏ เพราะอาจบังแบบที่แท้จริงและสร้างโหลดเกินหรือปัญหากระแสไหลผ่านดิน ให้เทียบช่วงสายที่ติดตั้งกับแบบที่อนุมัติ ปิดอุปกรณ์ตามขั้นตอนทำงานอย่างปลอดภัยที่ใช้บังคับ และตรวจสอบตัวนำและจุดเชื่อมต่อด้วยเครื่องมือวัดที่เหมาะสม

สายสั้นบนโต๊ะอาจทำงานได้แม้โทโพโลยีแย่ สายชีลด์กำกวม หรือสายอ้างอิงผิด แต่แบบเดียวกันอาจล้มเหลวเมื่อยืดยาวข้างอินเวอร์เตอร์หรือเชื่อมระหว่างตู้ที่ต่อดินคนละจุด การตรวจรับจึงต้องเกิดขึ้นบนเส้นทางสายสุดท้ายโดยอุปกรณ์จริงถูกจ่ายไฟและเครื่องจักรที่เกี่ยวข้องกำลังทำงาน ไม่ใช่เพียงบนโต๊ะทดสอบ

กำหนดค่าอนุกรมและข้อมูลประจำตัวเซิร์ฟเวอร์

สำหรับอุปกรณ์เซิร์ฟเวอร์ทุกตัว ให้บันทึกที่อยู่ โหมดการส่ง อัตราบอด พาริตี้ และบิตหยุด อย่าใช้คำว่า “ค่าเริ่มต้น” ในสัญญา เพราะค่าเริ่มต้นอาจเปลี่ยนหลังการเปลี่ยนอุปกรณ์ รีเซ็ต หรืออัปเดตเฟิร์มแวร์ จงสร้างและเก็บตารางที่อยู่สำหรับช่วงสายแบบ multidrop

ขั้นตอนติดตั้งเดินเครื่องควรตรวจสอบว่า:

  1. PLC หรือ client ใช้พอร์ตอนุกรมและโหมดไฟฟ้าที่ตั้งใจ
  2. เซิร์ฟเวอร์ทุกตัวมีที่อยู่ที่อนุญาตและไม่ซ้ำกัน
  3. อุปกรณ์ทั้งหมดใช้รูปแบบอนุกรมที่เข้ากันได้
  4. ระยะหมดเวลาของคำขอรองรับพฤติกรรมการตอบสนองที่ระบุไว้ของอุปกรณ์
  5. การ polling และการลองใหม่ไม่ทำให้ช่วงสายอิ่มตัว
  6. การตอบสนองข้อยกเว้น ข้อผิดพลาด CRC และระยะหมดเวลาถูกนับแยกกัน
  7. อุปกรณ์ที่ถูกถอดหรือเงียบกลายเป็นสถานะไม่ถูกต้องที่ชัดเจน แทนที่จะทิ้งค่าเก่าที่ดูน่าเชื่อไว้

ใช้เครื่องวิเคราะห์อนุกรมหรือ client วินิจฉัยเมื่อเหมาะสม แต่คงการทดสอบขั้นสุดท้ายบน PLC เครื่องมือบนแล็ปท็อปที่อ่านรีจิสเตอร์ได้พิสูจน์เพียงการตั้งค่าและคำขอของตัวเอง ไม่ได้พิสูจน์ว่าโปรแกรม PLC ตีความข้อมูลถูกต้องหรือรับมือความล้มเหลวอย่างปลอดภัย

ตัวอย่างการเชื่อมต่อครั้งแรกที่หน้างานทดสอบได้

หลายโครงการเริ่มจากโปรไฟล์เริ่มต้นเดียวกัน ให้ใช้ค่าต่อไปนี้เป็นจุดเริ่มต้นเพื่อเทียบกับคู่มือของรุ่นจริง ไม่ใช่ค่าที่รับประกัน

พารามิเตอร์ค่าเริ่มต้นทั่วไปสิ่งที่ต้องยืนยัน
อัตรา baud และเฟรม9600 bps ข้อมูล 8 บิต ไม่มี parity บิตหยุด 1 บิต (8N1)ทั้งสองปลายต้องตรงกันพอดี 19200 bps เป็นทางเลือกที่นิยม
ที่อยู่ server1เปลี่ยนเมื่อเครื่องชั่งหลายตัวใช้เซกเมนต์ร่วมกัน
รีจิสเตอร์น้ำหนักรีจิสเตอร์ holding 40001 อ่านด้วย function 03บางรุ่นแมปน้ำหนักไปที่ 30001 (function 04) หรือคู่รีจิสเตอร์แบบมีสเกล
รูปแบบข้อมูลจำนวนเต็ม 16 บิตพร้อมสเกลที่ระบุไว้ค่า float 32 บิตหรือสองรีจิสเตอร์ต้องตกลงลำดับ word
การจบสายตัวต้านทาน 120 ohm ที่ปลายทั้งสองของเซกเมนต์เพิ่มตัวต้านทาน bias เมื่อ master ไม่มีให้

การ poll ครั้งแรกที่คืนค่าน้ำหนักสมเหตุสมผลตามสเกลที่ระบุ พิสูจน์ทั้งชั้นกายภาพ ที่อยู่ และแผนที่รีจิสเตอร์ในขั้นเดียว

เปลี่ยนแผนที่รีจิสเตอร์ให้เป็นสัญญาที่ไซต์ทดสอบได้

ตารางรีจิสเตอร์อาจให้การอ่านครั้งแรกสำเร็จ แต่โครงการยังอาจไม่สามารถยอมรับผลลัพธ์ได้ จงขยายเป็นตารางโครงการที่มีหนึ่งแถวต่อทุกค่าหรือคำสั่งที่ PLC จะใช้จริง:

ฟิลด์ของสัญญาสิ่งที่ต้องจดบันทึก
ชื่อทางธุรกิจน้ำหนักรวม น้ำหนักสุทธิ น้ำหนักที่นิ่งและยอมรับแล้ว ยอดรวม สถานะ คำสั่ง ฯลฯ
ข้อมูลอ้างอิงอุปกรณ์ชื่อรีจิสเตอร์/ตารางที่แน่นอนและฉบับแก้ไขของแผนที่เฟิร์มแวร์
ที่อยู่ Modbusที่อยู่ตามที่ป้อนใน client พร้อมหมายเหตุว่าเอกสารใช้การนับฐานศูนย์หรือฐานหนึ่ง
รหัสฟังก์ชันการดำเนินการอ่าน/เขียนที่เซิร์ฟเวอร์รองรับ
ความกว้างและชนิดบิต/รีจิสเตอร์; จำนวนเต็มมี/ไม่มีเครื่องหมาย จุดทศนิยมลอยตัว ข้อความ หรือสถานะแบบแพ็ก
ลำดับไบต์/เวิร์ดการจัดเรียงที่แน่นอนสำหรับค่าหลายรีจิสเตอร์
สเกลและหน่วยการแปลงค่าดิบ ตำแหน่งทศนิยม และหน่วยทางวิศวกรรม
ความถูกต้องบิตสถานะและเงื่อนไขที่ต้องมีก่อนใช้งาน
พฤติกรรมการอัปเดตอัตรา การล็อตช์ ทริกเกอร์ธุรกรรม หรือพฤติกรรมการเปลี่ยนแปลง
ค่าเมื่อล้มเหลวการจัดการระยะหมดเวลา ข้อยกเว้น ค่าเซนทินัล สถานะเก่า และคุณภาพ
การควบคุมการเขียนสิทธิ์ ระบบล็อก การยืนยันรับ และข้อกำหนดการตรวจสอบ
กรณีทดสอบสิ่งเร้าที่ทราบค่าและผลลัพธ์ดิบ/ทางวิศวกรรมที่คาดหวัง

รูปแบบการเขียนที่อยู่ทำให้งานติดตั้งเดินเครื่องล่าช้าบ่อยครั้ง โมเดลข้อมูล Modbus อธิบาย coil, discrete input, input register และ holding register แต่เอกสารของมนุษย์อาจนำเสนอการอ้างอิงต่างจากที่อยู่ตัวเลขที่ไลบรารี client คาดหวัง อย่าแก้ค่าออฟเซ็ตโดยลองผิดลองถูกแล้วไม่จดบันทึก ให้บันทึกรูปแบบของเอกสารต้นทางและการเรียกใช้จริงของ client

ค่าหลายรีจิสเตอร์สร้างความกำกวมอีกอย่าง โปรโตคอล Modbus นิยามว่าไบต์ถูกส่งภายในรีจิสเตอร์ 16 บิตอย่างไร แต่ผู้ผลิตอุปกรณ์อาจจัดเรียงเวิร์ดของค่า 32 บิตขึ้นไปต่างกัน ให้ยืนยันด้วยคู่มือที่แน่นอนและค่าทดสอบที่ทราบ อย่าสมมติว่าการแปลงจุดทศนิยมลอยตัวค่าเริ่มต้นของ PLC ตรงกับจอแสดงผล

นิยามว่า “น้ำหนัก” หมายถึงอะไร

กฎความถูกต้องสมควรได้รับความสนใจมากกว่าที่อยู่ เครื่องชั่งอาจเปิดเผยค่ารวม สุทธิ หักน้ำหนักกล่อง น้ำหนักแสดงผ่านการกรอง ค่าวัดดิบ ค่าสูงสุด ยอดรวมสะสม หรือธุรกรรมที่เสร็จสมบูรณ์ แต่ละค่าอาจถูกต้องตามกฎหมายแต่ไม่เหมาะกับงานของ PLC

ถามคำถามเหล่านี้:

  • ค่าเป็นน้ำหนักรวมหรือสุทธิ และแหล่งหักน้ำหนักกล่องใดกำลังทำงานอยู่
  • เป็นค่าภายในณะเวลานั้น ค่าที่แสดง หรือค่าที่นิ่งและถูกจับไว้
  • ใช้หน่วยและการตีความทศนิยมแบบใด
  • บิตใดบ่งชี้ความนิ่งหรือการเคลื่อนไหว
  • โหลดเกิน โหลดต่ำ ค่าติดลบ กึ่งกลางศูนย์ เซนเซอร์เสีย และโหมดสอนเทียบถูกแทนด้วยอะไร
  • รีจิสเตอร์สถานะใช้กับช่วงเวลาอัปเดตเดียวกับรีจิสเตอร์น้ำหนักหรือไม่
  • ค่าหลายรีจิสเตอร์เปลี่ยนได้ระหว่างคำขอแยกกันหรือไม่
  • ค่าค้างที่อ่านครั้งล่าสุดหลังเครื่องมือเสียความถูกต้องหรือไม่
  • ค่าศูนย์เป็นการวัดจริง สถานะเริ่มต้นระบบ หรือค่าทดแทนจากการสื่อสาร
  • เหตุการณ์ใดเปลี่ยนค่าเรียลไทม์ให้เป็นบันทึกที่เสร็จสมบูรณ์

PLC ไม่ควรถือว่า “การสื่อสารปกติ” เท่ากับ “การวัดถูกต้อง” จงสร้างสถานะคุณภาพที่รวมการตอบสนองสำเร็จ ความสดใหม่ สถานะอุปกรณ์ โหมดการทำงานที่อนุญาต และข้อกำหนดความนิ่งเฉพาะแอปพลิเคชัน เมื่อสถานะไม่ถูกต้อง ให้ยับยั้งหรือกำกับการกระทำปลายทางตามการประเมินความเสี่ยง อย่านำค่าล่าสุดมาใช้ซ้ำโดยเงียบ ๆ

สำหรับการวัดที่อยู่ใต้การกำกับหรือเชิงพาณิชย์ ให้ยืนยันว่าการแสดงผลระยะไกล การพิมพ์ ค่าที่ส่งออก ซอฟต์แวร์ และคำสั่ง อยู่ในขอบเขตเครื่องมือชุดสมบูรณ์ที่ได้รับอนุมัติและการตรวจสอบในท้องถิ่นหรือไม่ การอ่าน Modbus ที่ตรงเลขกับจอแสดงผลไม่ใช่ตัวมันเองหลักฐานการอนุมัติธุรกรรม

แยกค่ากระบวนการเรียลไทม์ออกจากบันทึกที่เสร็จสมบูรณ์

PLC อาจต้องการค่าที่รีเฟรชเร็วเพื่อติดตามกระบวนการ ขณะที่ ERP ต้องการบันทึกธุรกิจที่คงทน สองสิ่งนี้เป็นคนละอินเทอร์เฟซ

บันทึกที่เสร็จสมบูรณ์มักต้องมีทริกเกอร์และตัวตน: ID ธุรกรรม วัสดุหรือผลิตภัณฑ์ ID ยานพาหนะหรือรอบบรรทุก บริบทรวม/สุทธิ/หักน้ำหนักกล่อง หน่วย เวลา ผู้ใช้หรือระบบ ตัวตนของเครื่องชั่ง/อุปกรณ์ คุณภาพ/สถานะ และการยืนยันรับ จงตัดสินว่าระบบใดสร้าง ID ที่เป็นทางการและระบบใดเป็นเจ้าของการแก้ไข หากเกตเวย์หรือ PLC ลองส่งซ้ำหลังเครือข่ายล้มเหลว ปลายทางต้องจดจำธุรกรรมเดิมได้ แทนที่จะสร้างอีกรายการ

The ข้อกำหนดร่วม OPC UA สำหรับเทคโนโลยีการชั่ง ฉบับ OPC 40200 v2.00 แสดงให้เห็นคุณค่าของโมเดลข้อมูลการชั่งที่นิยามชัดเจน สถานะ และชนิดเครื่องชั่ง โครงการไม่จำเป็นต้องใช้ OPC UA เพื่อเรียนรู้หลักการนี้: จงตั้งชื่อให้วัตถุและสถานะที่แลกเปลี่ยน โฟลเดอร์รีจิสเตอร์ Modbus นิรนามยังไม่ใช่โมเดลข้อมูลธุรกิจ จนกว่าโครงการจะนิยามความสัมพันธ์ของมัน

ให้คง คู่มือการบูรณาการข้อมูลระบบชั่ง ฉบับปัจจุบันไว้เป็นเจ้าของสถาปัตยกรรมธุรกรรม ERP/WMS ใช้หน้านี้สำหรับสัญญาอุปกรณ์อนุกรมและการทดสอบความผิดปกติ

จำกัดและออกแบบคำสั่งเขียนอย่างรอบคอบ

การอ่านน้ำหนักมักมีความเสี่ยงต่ำกว่าการเขียนค่าตั้งศูนย์ หักน้ำหนักกล่อง เซ็ตพอยต์ สูตร การสอนเทียบ หรือค่าตั้ง อย่าเปิดการเขียนเพียงเพราะรีจิสเตอร์มีอยู่

สำหรับทุกคำสั่งที่อนุญาต ให้จัดทำเอกสาร:

  • วัตถุประสงค์การใช้งานและบทบาทที่ได้รับอนุญาต;
  • เงื่อนไขก่อนดำเนินการ รวมถึงสถานะเครื่องจักรและการวัด;
  • ค่าและรหัสฟังก์ชันที่แน่นอน;
  • พฤติกรรมชั่วขณะ ทริกเกอร์ขอบสัญญาณ ล็อตช์ หรือระดับสัญญาณ;
  • การยืนยันรับเชิงบวกและเงื่อนไขหลังการทำงาน;
  • กฎระยะหมดเวลาและการลองใหม่;
  • ผลของคำสั่งซ้ำ;
  • ปฏิสัมพันธ์ระหว่างโหมดภายใน/ระยะไกล;
  • ข้อกำหนดบันทึกตรวจสอบ;
  • การกู้คืนหลัง PLC จอแสดงผล หรือเครือข่ายรีสตาร์ท;
  • ข้อจำกัดด้านความปลอดภัยและวิทยาการชั่งตวงตามกฎหมาย

อย่าลองซ้ำคำสั่งที่ไม่ idempotent แบบไม่พิจารณา ระยะหมดเวลาแปลว่ายังไม่ได้รับคำตอบ ไม่ได้แปลว่าเซิร์ฟเวอร์ไม่ได้ปฏิบัติตามคำขอ client อาจต้องอ่านสถานะผลลัพธ์ก่อนตัดสินว่าการเขียนครั้งถัดไปปลอดภัยหรือไม่

การสอนเทียบและค่าตั้งที่กฎหมายคุ้มครองควรถูกห้ามอย่างชัดแจ้ง เว้นแต่ขั้นตอนที่อนุมัติครบชุดจะรองรับการทำงานระยะไกล จงแยกความสะดวกช่วงติดตั้งออกจากอำนาจในการใช้งานจริง

กำหนด polling ความสดใหม่ และโหลดอย่างมีเจตนา

การ polling เร็วไม่ได้ปรับปรุงการวัดพื้นฐาน และอาจลดความน่าเชื่อถือของเครือข่าย จงคำนวณตารางการทำงานจริงจากจำนวนอุปกรณ์ รีจิสเตอร์ที่ขอ เวลาตอบสนอง อัตราบอด รอบสแกน PLC และความหน่วงของการตัดสินใจที่ต้องการ จัดกลุ่มการอ่านติดกันเฉพาะเมื่อเอกสารอุปกรณ์อนุญาต และค่าทั้งหมดเป็นภาพรวมชั่วขณะที่สอดคล้องกัน

กำหนด:

  • ช่วงเวลา polling ปกติตามชั้นข้อมูล;
  • อายุสูงสุดที่ยอมรับสำหรับการควบคุมและการแสดงผล;
  • ระยะหมดเวลาตอบสนองและจำนวนครั้งลองใหม่;
  • การถอยหลังหรือ polling แบบลดระดับหลังล้มเหลวซ้ำ;
  • ตัวนับวินิจฉัยและเกณฑ์แจ้งเตือน;
  • ลำดับการกู้คืนเมื่อการสื่อสารกลับมา;
  • ว่าจำเป็นต้องซิงก์ใหม่หรือรอเหตุการณ์นิ่งครั้งใหม่หรือไม่

เก็บประทับเวลาหรือเวลาสแกน PLC ไว้กับสถานะคุณภาพ ตัวเลขในแคชที่ไม่มีอายุอาจดูน่าเชื่อนานหลังสายถูกถอด จงทดสอบเงื่อนไขนี้โดยเจตนา

รวมความมั่นคงปลอดภัยไซเบอร์ OT และความเป็นเจ้าของการบำรุงรักษา

ช่วงสาย RS-485 ไม่ได้ปลอดภัยโดยอัตโนมัติเพียงเพราะไม่ใช่ Ethernet การเข้าถึงทางกายภาพ เกตเวย์ แล็ปท็อปซ่อมบำรุง ตัวแปลงโปรโตคอล และการสนับสนุนระยะไกล สามารถสร้างทางเข้าสู่เทคโนโลยีปฏิบัติการ NIST SP 800-82 Rev. 3 ให้แนวทางปัจจุบันด้านความปลอดภัย OT โดยคำนึงถึงสมรรถนะ ความน่าเชื่อถือ และความปลอดภัย

โครงการควรระบุ:

  • ขอบเขตทางกายภาพและเครือข่าย;
  • ใครเปลี่ยนที่อยู่อุปกรณ์ ค่าตั้งอนุกรม หรือสิทธิ์รีจิสเตอร์ได้;
  • ความเป็นเจ้าของการสำรองและกู้คืนค่าตั้ง;
  • เครื่องมือวิศวกรรมและสื่อพกพาที่อนุมัติ;
  • การควบคุมบัญชี ใบรับรอง และการเข้าถึงระยะไกลของเกตเวย์;
  • การบันทึกและทะเบียนการเปลี่ยนแปลง;
  • ขั้นตอนเปลี่ยนอุปกรณ์และอัปเดตเฟิร์มแวร์;
  • พฤติกรรมปลอดภัยเมื่อเกิดเหตุการณ์ไซเบอร์หรือการสื่อสารขัดข้อง

อย่าเปิดเผยเกตเวย์อนุกรมตรง ๆ สู่เครือข่ายที่ไม่น่าเชื่อถือ หากเพิ่ม Modbus TCP หรือการเข้าถึงระยะไกล ให้ออกแบบความปลอดภัยแยกต่างหาก แทนที่จะสมมติว่าโปรโตคอลอนุกรมมีการยืนยันตัวตนหรือการเข้ารหัส

จัดการทดสอบตรวจรับหน้างานที่รวมเงื่อนไขขัดข้อง

การทดสอบขั้นสุดท้ายควรใช้เครือข่ายที่ติดตั้งจริงและโค้ด PLC จริง รวมอย่างน้อยหมวดต่อไปนี้:

การแทนค่าข้อมูล

  • ค่าศูนย์ ค่าบวก และค่าลบที่อนุญาต;
  • ค่าที่เผยตำแหน่งทศนิยมและลำดับหลายเวิร์ด;
  • การเปลี่ยนระหว่างรวม สุทธิ และหักน้ำหนักกล่อง;
  • ทุกหน่วยและพิสัยที่ต้องการ;
  • บิตสถานะที่จับคู่กับสภาวะการทำงานเดียวกัน

สถานะการวัด

  • โหลดนิ่งและกำลังเคลื่อนไหว;
  • โหลดเกิน/ต่ำกว่าหรือสถานะไม่ถูกต้องอื่นที่มีเอกสาร;
  • การตั้งศูนย์หรือการหักน้ำหนักกล่อง;
  • โหมดภายในและระยะไกลที่อนุญาต;
  • การสตาร์ตเครื่องมือและโหมดตั้งค่า

ความผิดพลาดของการสื่อสาร

  • สายขาดหรือเซิร์ฟเวอร์ปิดไฟ;
  • ที่อยู่เซิร์ฟเวอร์หรือค่าตั้งอนุกรมผิด;
  • การตอบสนอง CRC/ข้อยกเว้นเมื่อทดสอบได้;
  • การรีสตาร์ทเกตเวย์และ PLC;
  • การตอบสนองล่าช้าและข้อมูลเก่า;
  • ที่อยู่ซ้ำบนช่วงทดสอบแยก

พฤติกรรมธุรกิจและการควบคุม

  • ธุรกรรมที่ยอมรับพร้อมทุกฟิลด์;
  • คำขอซ้ำและการป้องกันข้อมูลซ้ำ;
  • ไฟดับก่อนและหลังการยืนยันรับ;
  • ระบบปลายทางไม่พร้อมใช้งานและกู้คืนภายหลัง;
  • คำขอเขียนที่ไม่ได้รับอนุญาตหรือไม่ปลอดภัยถูกปฏิเสธ;
  • การกู้คืนสำรองข้อมูลตามด้วยการตรวจสอบเวอร์ชัน

บันทึกหลักฐานคำขอ/คำตอบดิบเมื่อทำได้ ค่าทางวิศวกรรมของ PLC สถานะ/การแสดงผลของอุปกรณ์ ผลลัพธ์ที่คาดหวัง ผลลัพธ์จริง และคำตัดสินผ่าน/ไม่ผ่าน บันทึกสัญญารีจิสเตอร์ เวอร์ชันโค้ด ค่าตั้งอุปกรณ์ และหลักฐานการตรวจรับไว้ด้วยกัน

สิ่งที่ผู้ซื้อควรส่งเพื่อทบทวนอินเทอร์เฟซ

ก่อนขอใบเสนอราคา โปรดระบุ:

  1. จอแสดงผลและออปชันสื่อสารที่แน่นอน หรือพฤติกรรมอุปกรณ์ที่ต้องการหากยังไม่เลือกรุ่น
  2. แผนที่รีจิสเตอร์พร้อมฉบับแก้ไขเอกสารและเฟิร์มแวร์ที่ตรงกัน เมื่อมี
  3. รุ่น PLC/เกตเวย์ เวอร์ชันซอฟต์แวร์ และบทบาท client/server ที่ตั้งใจ
  4. แบบวาดโทโพโลยี RS-485 และเส้นทางสายไฟ
  5. ค่าเรียลไทม์ บันทึกที่เสร็จสมบูรณ์ สถานะ และคำสั่งที่ต้องการ
  6. กฎด้านหน่วย สเกล จังหวะเวลา ความสดใหม่ และสถานะไม่ถูกต้อง
  7. ผลกระทบด้านการควบคุมและระบบล็อกความปลอดภัย
  8. เครือข่าย OT การเข้าถึงระยะไกล และนโยบายการควบคุมการเปลี่ยนแปลง
  9. กรณีทดสอบการตรวจรับ หลักฐาน และผู้รับผิดชอบ

แนบรายการเหล่านี้เข้ากับ แบบฟอร์มขอใบเสนอราคา และอ้างอิง โซลูชันการบูรณาการข้อมูลการชั่ง. การตอบกลับอย่างรับผิดชอบควรระบุฟังก์ชันที่รองรับสำหรับรุ่นและเวอร์ชันที่เสนอจริง บันทึกข้อยกเว้น และแยกงานตั้งค่าอุปกรณ์ออกจากงาน PLC เกตเวย์ และระบบองค์กร

อ้างอิง

แหล่งข้อมูลทางการและจากภาคเอกชนต่อไปนี้รองรับตัวอย่างที่กำหนดขอบเขต บริบทมาตรฐาน และวิธีประเมินที่ใช้ในคู่มือนี้ ซึ่งไม่ได้ตรวจสอบการกำหนดค่าของ FMSCales

  1. Modbus Application Protocol — ข้อกำหนด V1.1b3
  2. Modbus over Serial Line — ข้อกำหนดและคู่มือการใช้งาน V1.02
  3. Modbus Organization — ข้อกำหนดและคู่มือการใช้งาน
  4. NIST SP 800-82 Rev. 3 — แนวทางด้านความปลอดภัยเทคโนโลยีปฏิบัติการ
  5. OIML D 31:2008 — เครื่องมือวัดที่ควบคุมด้วยซอฟต์แวร์
  6. OPC 40200 — OPC UA สำหรับเทคโนโลยีการชั่ง
